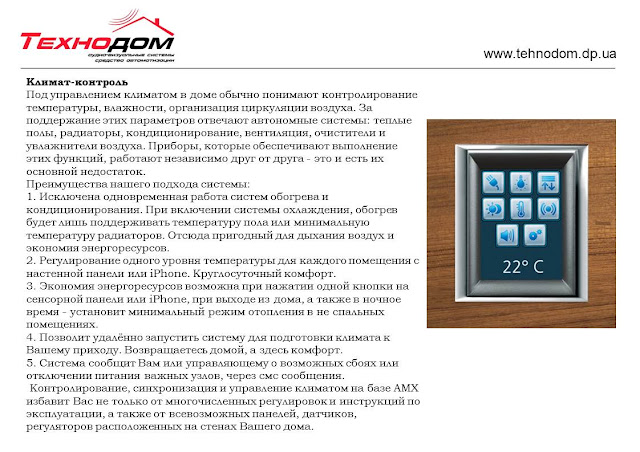

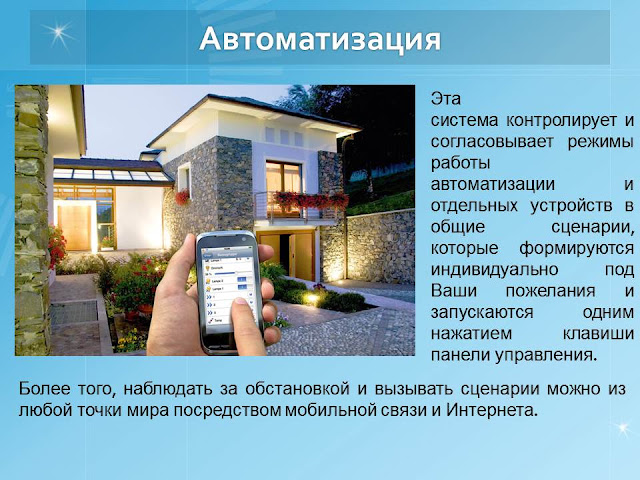

Очикуваний результат до захисту проетка "Розумний дом"
16. 17. внесок українських учених у формування сучасного стану і розвиток інформаційних технологій, автоматики й робототехніки
https://pidruchnyk.com.ua/1170-tehnologyi-tutashinskiy-10-klas.html
ПІДРУЧНИК http://files.pidruchnyk.com.ua/uploads/book/10-klas-tekhnologiji-bilenko-2018.pdf
підручник https://4book.org/uchebniki-ukraina/10-klass/tehnologiyi-10-klas-hodzicka-2018
Зміст

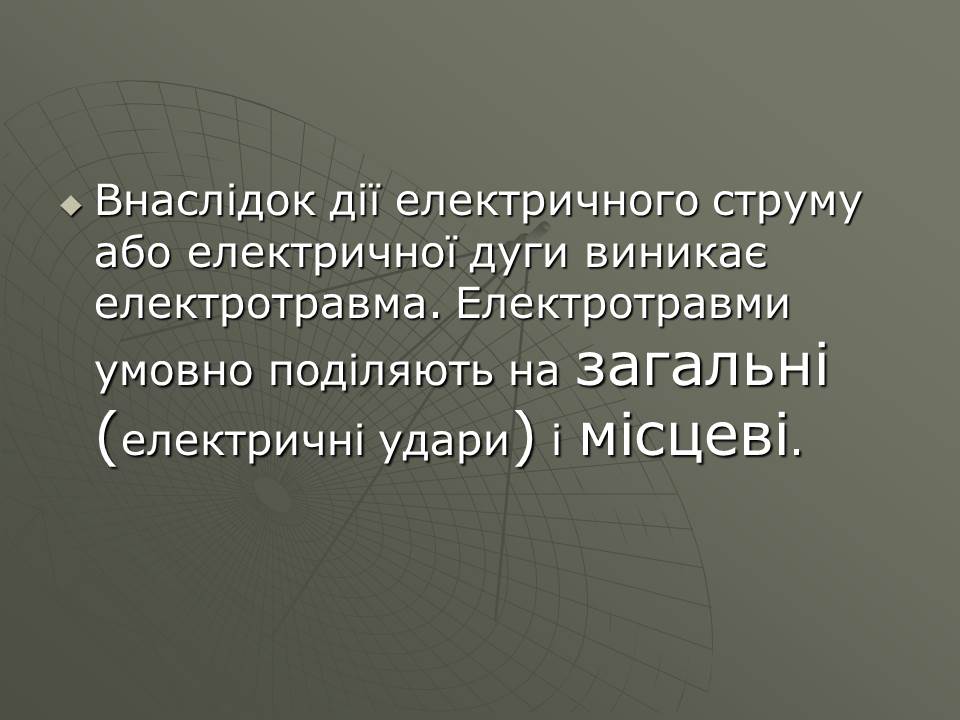

2.

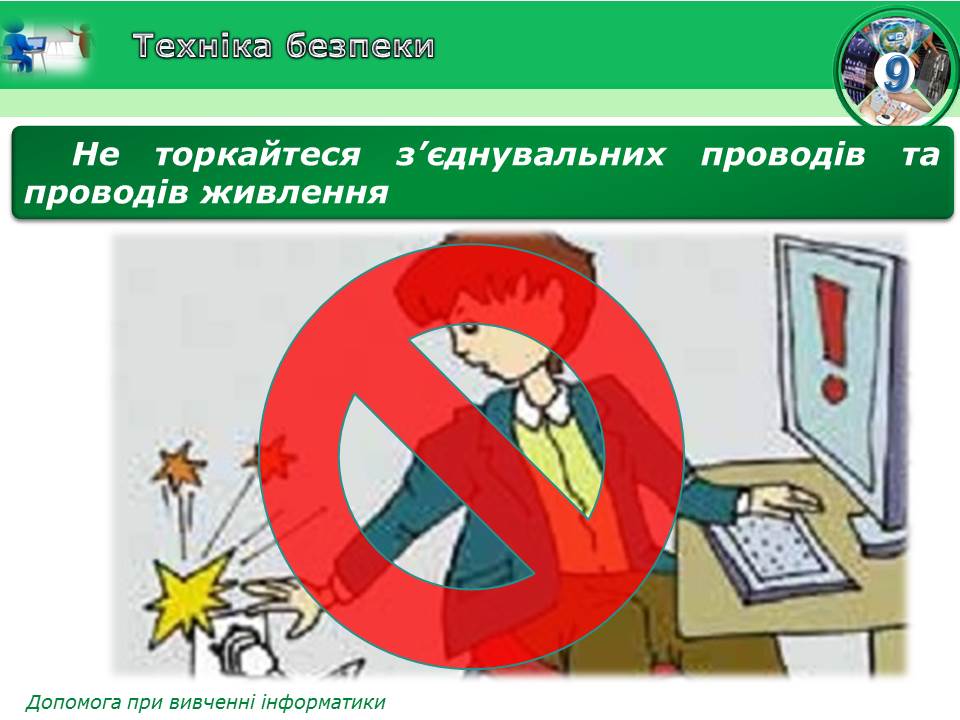

небезпеки від
електростатичних зарядів
відео про небезпеки тут
Тип уроку: Комбінований.
Методичне забезпечення: плакати; підручник «Основи охорони праці»
Л. Е. Винокурова, М. В. Васильчук, М. В. Гаман;
Структура уроку:
І. Організаційна частина.
ІІ. Повідомлення теми,мети,завдань уроку.
Мета: Засвоєння учнями знань про заземлення та занулення та усунення небезпеки ураження людини під час обладнання од нієї фази мережі електричного струму, а також засвоєння про захист від блискавки, навчити учнів дотримуватися правила безпечної поведінки під час грози.
ІІІ. Актуалізація опорних знань.
Які особи допускаються до роботи з електрикою?
- пройшли медичний огляд. Особи, які допускаються до роботи з електрикою, про ходять медичний огляд при влаштуванні на роботу і періо дично, один раз на два роки, при обслуговуванні діючих електроустановок.
- захисне заземлення;
- занулення;
- вирівнювання потенціалів;
- мала напруга;
- захисне відімкнення;
- ізоляція струмопроводів;
- огороджувальні пристрої;
- попереджувальна сигналізація, блокування, зна ки безпеки;
- засоби захисту та запобіжні пристрої
3. На які чотири групи поділяються запобіжні написи, плакати?
- застережні;
- заборонні;
- настановчі;
- вказівні.
4. Що належить до додаткових засобів електрозахисту в електроуста новках до 1000 В належать?
- діелектричні калоші, килимки;
- переносне заземлення;
- огороджувальні пристрої;
- плакати та знаки безпеки.
ІІІ. Вивчення нового матеріалу
Для захисту людей від ураження електрострумом унаслі док пошкодження ізоляції і переході напруги на струмопровідні частини корпусу машин, механізмів, інструментів тощо застосовують захисне заземлення чи занулення.
Захисне заземлення — навмисне електричне з'єднання з землею металевих струмопровідних частин, що можуть опинитися під напругою.
Заземлення здійснюється за допомогою природних, штучних або змішаних заземлювачів.
Занулення — це навмисне електричне з'єднання з нульо вим захисним провідником металевих струмонепровідних частин, які можуть опинитися під напругою (корпуси елек троустаткування, кабельні конструкції, сталеві труби тощо).
Метою заземлення та занулення є усунення небезпеки ураження людини під час пробою на корпус обладнання од нієї фази мережі електричного струму. Ця мета досягається внаслідок швидкого відімкнення максимальним струмовим захистом частини мережі, на якій трапилося замикання на корпус.
Завдяки підключенню до нейтральної точки джерела всіх струмопровідних частин корпусів обладнання, однофазне замикання на корпус перетворюється на однофазне коротке замикання, яке призводить до спрацьовування максималь ного струмового захисту.
Для живлення переносних світильників у приміщен нях із підвищеною небезпекою та особливо небезпечних застосовується напруга не вище 42 В. За особливо несприят ливих умов, а саме: коли небезпека ураження електричним струмом посилюється тіснотою, незручним положенням працівника, який виконує роботу, можливим доторканням до великих металевих заземлених поверхонь (наприклад, робота в барабанах, газоходах, топках котлів в тунелях тощо), для живлення переносних світильників застосову ється напруга не вище 12 В.
У приміщеннях, на робочих місцях, де за умовами безпе ки праці електроприймачі не можуть живитися безпосеред ньо від мережі напругою до 1000 В, треба застосовувати розподільні або знижувальні трансформатори із вторинною напругою 42 В і нижче.
Захисне відімкнення— захист швидкої дії, що забезпечує автоматичне відімкнення електроустановки під час виник нення в ній небезпеки ураження людини струмом. Така не безпека може виникнути при замиканні фази на корпус, зниженні опору ізоляції мережі нижче відповідного рівня, а також у випадку дотику людини безпосередньо до струмопровідної частини, що знаходиться під напругою.
Захисне відімкнення використовується у тих випадках, коли інші захисні заходи (заземлення, занулення) ненадій ні, їх важко здійснити (в умовах вічної мерзлоти), дорого коштують або у випадках, коли до безпеки обслуговування висуваються підвищені вимоги (в шахтах, кар'єрах), а також у пересувних електроустановках. Захисне відмикання по ширене у мережах до 1000 В. Захисне відімкнення обов'яз кове для ручних електроінструментів.
Основні вимоги, яким має відповідати обладнання за хисного відімкнення: висока чутливість, малий час відімк нення, селективність дії, здатність здійснювати самокон троль справності, надійність.
Для захисту від ураження електричним струмом, збереження електрообладнання необхідно застосування заземлюючих пристроїв. За нормами електробезпеки опір заземлення повинен бути не більше 4 Ом. У приміщенні де будуть джерела електроживлення в металевому корпусі, а також інше обладнання, що підлягає заземленню повинні бути виведені клеми заземлення. До цих клем заземлення підключаються всі металеві корпуси приладів та обладнання. Це захищає обслуговуючий персонал від ураження електричним струмом.
Заземлюючі пристрої можуть бути об'єднаними або окремими для захисних або функціональних цілей залежно від вимог, що пред'являються електроустановкою. Заземлюючі пристрої повинні бути вибрані і змонтовані таким чином, щоб:
- Значення опору розтіканню заземлюючого пристрою відповідало вимогам забезпечення захисту та роботи установки протягом періоду експлуатації;
- Протікання струму замикання на землю і струмів витоку не створювало небезпеки, зокрема, щодо нагріву, термічної та динамічної стійкості;
- Були забезпечені необхідна міцність або додаткова механічний захист в залежності від заданих зовнішніх факторів за ГОСТ 30331.2/ГОСТ Р 50571.2.
Повинні бути вжиті заходи щодо запобігання пошкодження металевих частин через електролізу.
Захисне заземлення або занулення повинно забезпечувати захист людей від ураження електричним струмом при дотику до металевих неструмоведучих частин, які можуть виявитися під напругою в результаті пошкодження ізоляції.
Згідно ГОСТ 12.1.030-81 (1996) в розділі загальні положення визначено терміни захисного заземлення.
1.1.1 Захисне заземлення слід виконувати навмисним електричним з'єднанням металевих частин електроустановок з «землею» або її еквівалентом.
1.1.2 Занулення слід виконувати електричним з'єднанням металевих частин електроустановок із заземленою точкою джерела живлення електроенергією за допомогою нульового захисного провідника.
1.2 Захисному заземленню або зануленню підлягають металеві частини електроустановок, доступні для дотику людини і не мають інших видів захисту, що забезпечують електробезпеку.
1.3 В якості заземлюючих пристроїв електроустановок в першу чергу повинні бути використані природні заземлювачі.
1.4 Допустимі напруги дотику та опору заземлюючих пристроїв повинні бути забезпечені в будь-який час року.
1.5 Заземляющее пристрій, що використовується для заземлення електроустановок одного або різних призначень і напруг, має відповідати
16. Для вирівнювання потенціалів металеві будівельні та виробничі конструкції повинні бути приєднані до мережі заземлення або занулення. При цьому природні контакти в зчленуваннях є достатніми.
Монтаж штучних заземлюючих пристроїв
Які штучні заземлювачі застосовуються:
- Поглиблені заземлювачі - смуги або кругла сталь, що укладаються горизонтально на дно котловану або траншеї у вигляді протяжних елементів;
- Вертикальні заземлювачі - сталеві ввірчує стрижні діаметром 12 - 16 мм, кутова сталь з товщиною стінки не менше 4 мм або сталеві труби (некондиційні з товщиною стінки не менше 3,5 мм). Довжина ввірчує електродів становить 4,5 - 5,0 м, забитих куточків і труб 2,5 - 3 м. Верхній кінець електрода повинен виступати над поверхнею землі на відстані 0,6 - 0,7 м. Відстань від одного електрода до іншого повинно бути не менше його довжини;
- Горизонтальні заземлювачі - сталеві смуги товщиною не менше 4 мм або кругла сталь діаметром не менше 10 мм. Ці заземлювачі застосовуються для зв'язку вертикальних заземлювачів і як самостійні заземлювачі.
Механізоване занурення електродів заземлювача можна розділити на три основні групи:
- Занурення способом укручування;
- Занурення ударним способом (у тому числі за допомогою вібрації); - занурення вдавлювання.
З'єднання частин заземлювача між собою, а також з'єднання заземлювачів з заземлюючими проводами слід виконувати електрозварюванням.
Заземлюючі пристрої
Як заземлювачів можуть бути використані знаходяться в зіткненні з землею:
- Металеві стрижні або труби;
- Металеві смуги або дріт;
- Металеві плити, пластини або листи;
- Фундаментні заземлювачі;
- Сталева арматура залізобетону;
Захист від статичної електрики в виробничих приміщеннях
Під час обслуговування і ремонту сучасного авіаційного, радіотехнічного обладнання обчислювальних пристроїв та засобів автоматики висуваються підвищені вимоги до частоти приміщень і повітряного середовища, пакувальних матеріалів, яким відповідають міцні, не ворсисті, діелектричні матеріали, що легко миються. Однак ці матеріали, як правило, добре електризуються і мають малу рухливість, що сприяє накопиченню електростатичних зарядів і не дозволяє надійно заземлити об'єкт.
Заряди статичної електрики утворюються на тілі людини під час носіння одягу із синтетичних тканин, під час ходіння по синтетичних підлозі або килиму, під час роботи з наелектризованими виробами і матеріалами, внаслідок тертя об обшивку столів, стільців та інш.
Встановлено, наприклад, що людина, яка іде по сухому килиму, заряджається в середньому до 12 кВ. Максимальне значення потенціалу, до якого може зарядитись людина в результаті контакту взуття і одягу з поверхнею твердих діелектриків, досягає 40 кВ.
Розряд з людини на будь-який предмет чи на іншу людину, яка має відмінний від неї потенціал, може призвести до втрати працездатності, хворобливих відчуттів, зниженню продуктивності праці, а при певних умовах - до вибуху або пожежі.
Захист будівель та споруд від блискавки
Захист від блискавки - це обов'язкова частина будь-якої будівлі. Без системи захисту від блискавки (грозозахисту) будівля і відповідно, люди та майно, що знаходяться в ній, беззахисні перед ударом стихії. Захист від блискавки потрібен для захисту від прямого удару блискавки в будинок, захисту від вторинних її проявів, таких як перенапруга (наведення, що виникають в електричних ланцюгах при грозовому розряді), простіше кажучи, - для того, щоб зберегти Ваше життя та майно.
Для підтримання пристроїв захисту від блискавок у справному стані необхідно регулярно проводити ревізію цих пристроїв: для будівель і споруд I та II категорії з захисту від блискавки - щороку, для III категорії - не рідше 1 разу на 3 роки зі складанням акта, в якому вказуються виявлені дефекти. Усі виявлені у пристроях захисту від блискавок пошкодження та дефекти підлягають негайному усуненню.
Власник підприємства зобов'язаний забезпечити обслуговування та технічну експлуатацію електроустановок, у тому числі електроустановок слабкого струму.
У разі неможливості технічного обслуговування електроустановок силами персоналу підприємства власником повинен бути укладений договір на планове технічне обслуговування зі спеціалізованою організацією (із кваліфікованими фахівцями).
Електропостачання всіх протипожежних пристроїв (пожежних насосів, вогнезатримуючих клапанів з електроприводом), централізованої системи оповіщення про пожежу, установок охоронно-пожежної сигналізації, пожежогасіння, електрозасувок на протипожежних водопроводах, сигналізаторів вибухонебезпечних концентрацій горючих газів, вибухонебезпечних парів, пилу тощо слід виконувати за першою категорією надійності, крім випадків, обумовлених у нормативних документах.
Блискавка є одним з небезпечних природних явищ, яке може завдати значних матеріальних збитків та, навіть, спричинити смерть людини. На щастя, обійшлося без людських жертв. З метою запобігання трагічним наслідкам, які можуть виникнути під час грози, пропонуємо виконувати наступні поради:
- під час грози, якщо ви перебуваєте вдома, зачиніть всі вікна та двері. В приміщенні не повинно бути протягу, що як магніт притягує кульову блискавку;
- якщо ви перебуваєте на вулиці, уникайте високих дерев, металевих парканів, стін, біля яких ростуть дерева;
- якщо ви опинилися в полі, знайдіть заглиблення в землі. Воно повинно бути сухим – волога земля сильніше проводить електрику. Якщо поблизу немає сухого заглиблення, сховайтеся в мокрій землі, але не лягайте в повний зріст;
- якщо у вас з собою є парасолька, ні в якому разі не розкривайте її – в парасольці є металеві прути, які притягують розряди;
- якщо гроза застала вас під час прогулянки на велосипеді чи мотоциклі, терміново зупиніться. Це небезпечно;
- якщо ви знаходитеся в автомобілі, небезпека вам не загрожує. Але не забудьте зняти всі металеві антени з поверхні автомобіля, які можуть притягувати розряди.
V. Закріплення нового матеріалу.
Занулення — це навмисне електричне з'єднання з нульо вим захисним провідником металевих струмонепровідних частин, які можуть опинитися під напругою (корпуси елек троустаткування, кабельні конструкції, сталеві труби тощо).
2.Що таке захисне заземлення і за допомою чого воно здійснюється?
Захисне заземлення — навмисне електричне з'єднання з землею металевих струмопровідних частин, що можуть опинитися під напругою.
Заземлення здійснюється за допомогою природних, штучних або змішаних заземлювачів.
3.Які є заземлювачі і охарактеризуйте їх?
- Поглиблені заземлювачі - смуги або кругла сталь, що укладаються горизонтально на дно котловану або траншеї у вигляді протяжних елементів;
- Вертикальні заземлювачі - сталеві ввірчує стрижні діаметром 12 - 16 мм, кутова сталь з товщиною стінки не менше 4 мм або сталеві труби (некондиційні з товщиною стінки не менше 3,5 мм).
- Горизонтальні заземлювачі - сталеві смуги товщиною не менше 4 мм або кругла сталь діаметром не менше 10 мм.
4. Які засоби захисту від статичної електрики використовують?
-заземлення технологічного устаткування, трубо проводів тощо;
- загальне і місцеве зволоження повітря в небез печних приміщеннях пппппробочої зони, якщо це до пускається за умовами виробництва;

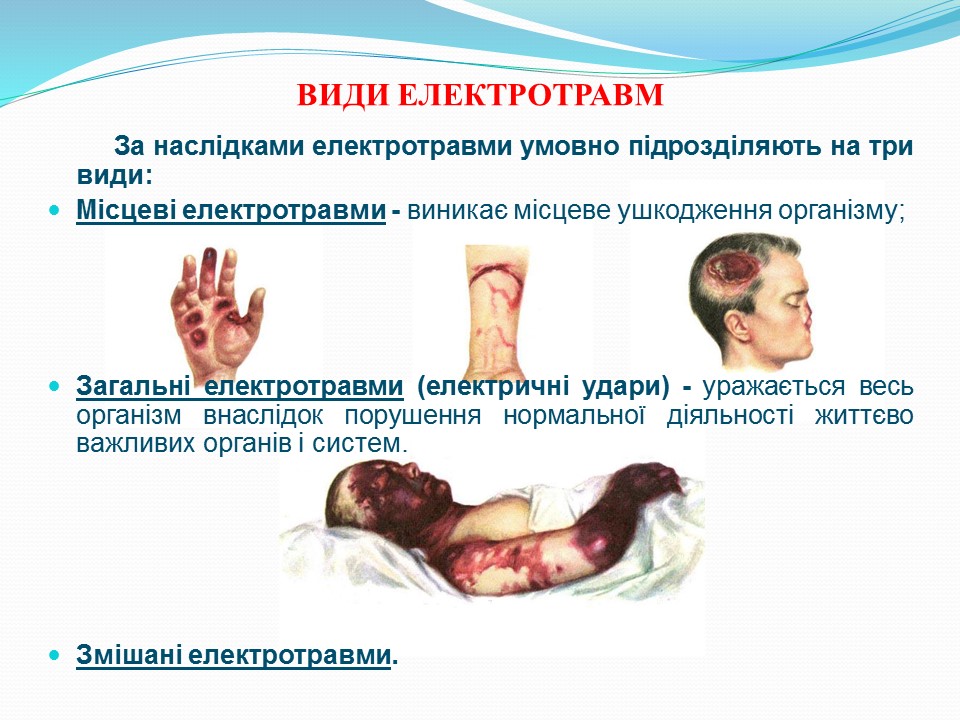

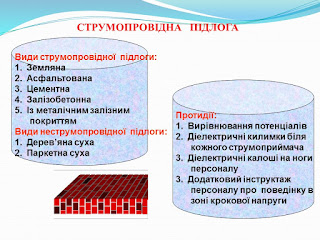

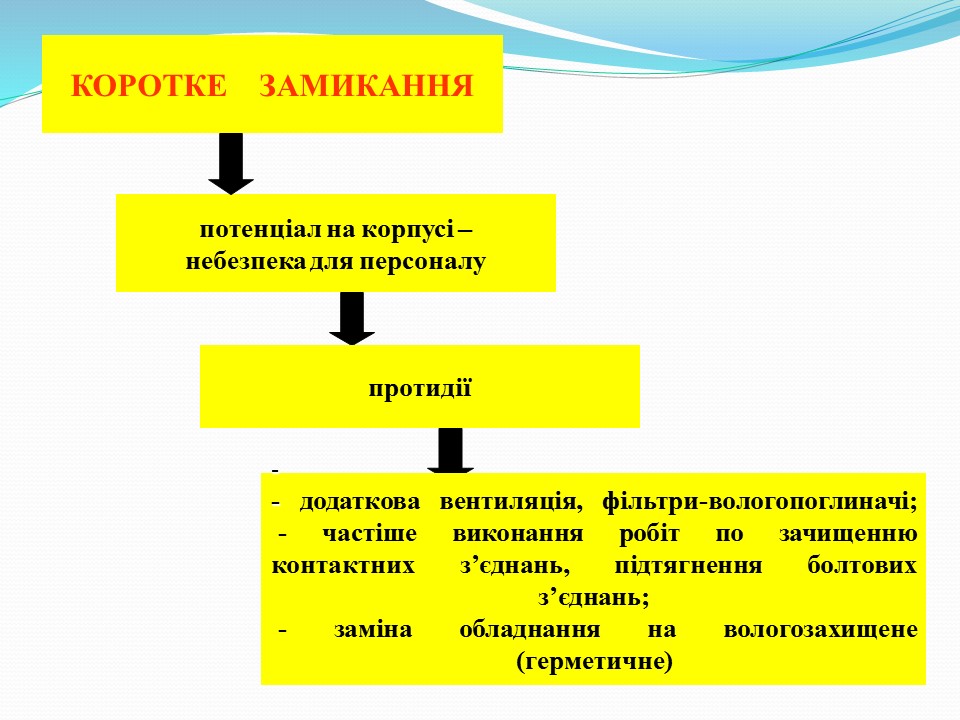

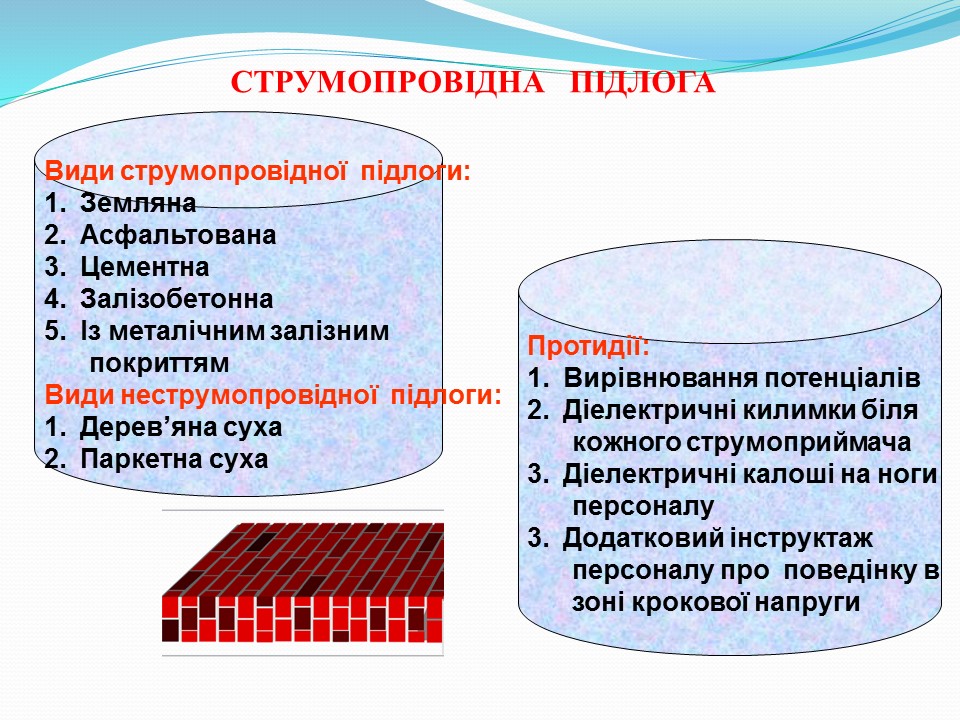

- струмопровідну підлогу, а також спецвзуття зі струмопровідною рррррпідошвою, антистатичні ру кавиці;
- іонізацію повітря, індукційні або тканинні ней тралізатори, пасти.
5. Для чого потрібен захист від блискавки?
Захист від блискавки потрібен для захисту від прямого удару блискавки в будинок, захисту від вторинних її проявів, таких як перенапруга (наведення, що виникають в електричних ланцюгах при грозовому розряді), простіше кажучи, - для того, щоб зберегти Ваше життя та майно.
VІ. Домашнє завдання.
Доконспектувати навчальний матеріал на ст. 156-158. Знати відповіді на запитання до розділу ІV, 4.11, 4.12, 4.13.
відео про небезпеки тут
Урок 3
Занулення та захисне заземлення, їх призначення. Робота з переносними електросвітильниками. Захист від статичної електрики. Захист будівельних споруд від блискавки. Правила поведінки під час грози.
Мета: Засвоєння учнями знань про заземлення та занулення та усунення небезпеки ураження людини під час обладнання од нієї фази мережі електричного струму, а також засвоєння про захист від блискавки, навчити учнів дотримуватися правила безпечної поведінки під час грози.Тип уроку: Комбінований.
Методичне забезпечення: плакати; підручник «Основи охорони праці»
Л. Е. Винокурова, М. В. Васильчук, М. В. Гаман;
Структура уроку:
І. Організаційна частина. 2хв
ІІ. Повідомлення теми,мети,завдань уроку. 2хв
ІІІ. Актуалізація опорних знань. 6хв
ІV. Пояснення нового матеріалу . 20хв
V. Закріплення нового матеріалу. 8хв
VІ. Підведення підсумків уроку. Виставлення оцінок . Повідомлення
домашнього завдання. 2хв
І. Організаційна частина.
« - Доброго дня». « - Зараз перевіримо вашу присутність.»
ІІ. Повідомлення теми,мети,завдань уроку.
Темою сьогоднішнього уроку є: Занулення та захисне заземлення, їх призначення. Робота з переносними електросвітильниками. Захист від статичної електрики. Захист будівельних споруд від блискавки. Правила поведінки під час грози.
Мета: Засвоєння учнями знань про заземлення та занулення та усунення небезпеки ураження людини під час обладнання од нієї фази мережі електричного струму, а також засвоєння про захист від блискавки, навчити учнів дотримуватися правила безпечної поведінки під час грози.
ІІІ. Актуалізація опорних знань.
Які особи допускаються до роботи з електрикою?
-пройшли навчання, інструктаж та перевірку знань «Правил безпечної експлуатації електроустановок» з присвоєнням відповідної групи (1—5);
- пройшли медичний огляд. Особи, які допускаються до роботи з електрикою, про ходять медичний огляд при влаштуванні на роботу і періо дично, один раз на два роки, при обслуговуванні діючих електроустановок.
- Які технічні засоби використовують для забезпечення електробезпеки?
- захисне заземлення;
- занулення;
- вирівнювання потенціалів;
- мала напруга;
- захисне відімкнення;
- ізоляція струмопроводів;
- огороджувальні пристрої;
- попереджувальна сигналізація, блокування, зна ки безпеки;
- засоби захисту та запобіжні пристрої
3. На які чотири групи поділяються запобіжні написи, плакати?
- застережні;
- заборонні;
- настановчі;
- вказівні.
4. Що належить до додаткових засобів електрозахисту в електроуста новках до 1000 В належать?
- діелектричні калоші, килимки;
- переносне заземлення;
- огороджувальні пристрої;
- плакати та знаки безпеки.
ІІІ. Вивчення нового матеріалу
Для захисту людей від ураження електрострумом унаслі док пошкодження ізоляції і переході напруги на струмопровідні частини корпусу машин, механізмів, інструментів тощо застосовують захисне заземлення чи занулення.
Захисне заземлення — навмисне електричне з'єднання з землею металевих струмопровідних частин, що можуть опинитися під напругою.
Заземлення здійснюється за допомогою природних, штучних або змішаних заземлювачів.
Занулення — це навмисне електричне з'єднання з нульо вим захисним провідником металевих струмонепровідних частин, які можуть опинитися під напругою (корпуси елек троустаткування, кабельні конструкції, сталеві труби тощо).
Метою заземлення та занулення є усунення небезпеки ураження людини під час пробою на корпус обладнання од нієї фази мережі електричного струму. Ця мета досягається внаслідок швидкого відімкнення максимальним струмовим захистом частини мережі, на якій трапилося замикання на корпус.
Завдяки підключенню до нейтральної точки джерела всіх струмопровідних частин корпусів обладнання, однофазне замикання на корпус перетворюється на однофазне коротке замикання, яке призводить до спрацьовування максималь ного струмового захисту.
Захисне заземлення і занулення виконують з метою:
- забезпечення нормального режиму роботи уста новки;
- забезпечення безпеки людей при порушенні ізо ляції мережі струмопровідних частин;
- захисту електроустаткування від перенапруги;
- захисту людей від статичної електрики.
- забезпечення безпеки людей при порушенні ізо ляції мережі струмопровідних частин;
- захисту електроустаткування від перенапруги;
- захисту людей від статичної електрики.
Малу напругу (не більше 42 В) застосовують для жив лення електроприймачів невеликої потужності: ручного електрофікованого інструменту, переносних ламп, ламп місцевого освітлення, сигналізації.
Для живлення переносних світильників у приміщен нях із підвищеною небезпекою та особливо небезпечних застосовується напруга не вище 42 В. За особливо несприят ливих умов, а саме: коли небезпека ураження електричним струмом посилюється тіснотою, незручним положенням працівника, який виконує роботу, можливим доторканням до великих металевих заземлених поверхонь (наприклад, робота в барабанах, газоходах, топках котлів в тунелях тощо), для живлення переносних світильників застосову ється напруга не вище 12 В.
У приміщеннях, на робочих місцях, де за умовами безпе ки праці електроприймачі не можуть живитися безпосеред ньо від мережі напругою до 1000 В, треба застосовувати розподільні або знижувальні трансформатори із вторинною напругою 42 В і нижче.
Захисне відімкнення— захист швидкої дії, що забезпечує автоматичне відімкнення електроустановки під час виник нення в ній небезпеки ураження людини струмом. Така не безпека може виникнути при замиканні фази на корпус, зниженні опору ізоляції мережі нижче відповідного рівня, а також у випадку дотику людини безпосередньо до струмопровідної частини, що знаходиться під напругою.
Захисне відімкнення використовується у тих випадках, коли інші захисні заходи (заземлення, занулення) ненадій ні, їх важко здійснити (в умовах вічної мерзлоти), дорого коштують або у випадках, коли до безпеки обслуговування висуваються підвищені вимоги (в шахтах, кар'єрах), а також у пересувних електроустановках. Захисне відмикання по ширене у мережах до 1000 В. Захисне відімкнення обов'яз кове для ручних електроінструментів.
Основні вимоги, яким має відповідати обладнання за хисного відімкнення: висока чутливість, малий час відімк нення, селективність дії, здатність здійснювати самокон троль справності, надійність.
Для захисту від ураження електричним струмом, збереження електрообладнання необхідно застосування заземлюючих пристроїв. За нормами електробезпеки опір заземлення повинен бути не більше 4 Ом. У приміщенні де будуть джерела електроживлення в металевому корпусі, а також інше обладнання, що підлягає заземленню повинні бути виведені клеми заземлення. До цих клем заземлення підключаються всі металеві корпуси приладів та обладнання. Це захищає обслуговуючий персонал від ураження електричним струмом.
Заземлюючі пристрої можуть бути об'єднаними або окремими для захисних або функціональних цілей залежно від вимог, що пред'являються електроустановкою. Заземлюючі пристрої повинні бути вибрані і змонтовані таким чином, щоб:
- Значення опору розтіканню заземлюючого пристрою відповідало вимогам забезпечення захисту та роботи установки протягом періоду експлуатації;
- Протікання струму замикання на землю і струмів витоку не створювало небезпеки, зокрема, щодо нагріву, термічної та динамічної стійкості;
- Були забезпечені необхідна міцність або додаткова механічний захист в залежності від заданих зовнішніх факторів за ГОСТ 30331.2/ГОСТ Р 50571.2.
Повинні бути вжиті заходи щодо запобігання пошкодження металевих частин через електролізу.
Захисне заземлення або занулення повинно забезпечувати захист людей від ураження електричним струмом при дотику до металевих неструмоведучих частин, які можуть виявитися під напругою в результаті пошкодження ізоляції.
Згідно ГОСТ 12.1.030-81 (1996) в розділі загальні положення визначено терміни захисного заземлення.
1.1.1 Захисне заземлення слід виконувати навмисним електричним з'єднанням металевих частин електроустановок з «землею» або її еквівалентом.
1.1.2 Занулення слід виконувати електричним з'єднанням металевих частин електроустановок із заземленою точкою джерела живлення електроенергією за допомогою нульового захисного провідника.
1.2 Захисному заземленню або зануленню підлягають металеві частини електроустановок, доступні для дотику людини і не мають інших видів захисту, що забезпечують електробезпеку.
1.3 В якості заземлюючих пристроїв електроустановок в першу чергу повинні бути використані природні заземлювачі.
1.4 Допустимі напруги дотику та опору заземлюючих пристроїв повинні бути забезпечені в будь-який час року.
1.5 Заземляющее пристрій, що використовується для заземлення електроустановок одного або різних призначень і напруг, має відповідати
16. Для вирівнювання потенціалів металеві будівельні та виробничі конструкції повинні бути приєднані до мережі заземлення або занулення. При цьому природні контакти в зчленуваннях є достатніми.
Монтаж штучних заземлюючих пристроїв
Які штучні заземлювачі застосовуються:
- Поглиблені заземлювачі - смуги або кругла сталь, що укладаються горизонтально на дно котловану або траншеї у вигляді протяжних елементів;
- Вертикальні заземлювачі - сталеві ввірчує стрижні діаметром 12 - 16 мм, кутова сталь з товщиною стінки не менше 4 мм або сталеві труби (некондиційні з товщиною стінки не менше 3,5 мм). Довжина ввірчує електродів становить 4,5 - 5,0 м, забитих куточків і труб 2,5 - 3 м. Верхній кінець електрода повинен виступати над поверхнею землі на відстані 0,6 - 0,7 м. Відстань від одного електрода до іншого повинно бути не менше його довжини;
- Горизонтальні заземлювачі - сталеві смуги товщиною не менше 4 мм або кругла сталь діаметром не менше 10 мм. Ці заземлювачі застосовуються для зв'язку вертикальних заземлювачів і як самостійні заземлювачі.
Механізоване занурення електродів заземлювача можна розділити на три основні групи:
- Занурення способом укручування;
- Занурення ударним способом (у тому числі за допомогою вібрації); - занурення вдавлювання.
З'єднання частин заземлювача між собою, а також з'єднання заземлювачів з заземлюючими проводами слід виконувати електрозварюванням.
Заземлюючі пристрої
Як заземлювачів можуть бути використані знаходяться в зіткненні з землею:
- Металеві стрижні або труби;
- Металеві смуги або дріт;
- Металеві плити, пластини або листи;
- Фундаментні заземлювачі;
- Сталева арматура залізобетону;
Захист від статичної електрики в виробничих приміщеннях
Під час обслуговування і ремонту сучасного авіаційного, радіотехнічного обладнання обчислювальних пристроїв та засобів автоматики висуваються підвищені вимоги до частоти приміщень і повітряного середовища, пакувальних матеріалів, яким відповідають міцні, не ворсисті, діелектричні матеріали, що легко миються. Однак ці матеріали, як правило, добре електризуються і мають малу рухливість, що сприяє накопиченню електростатичних зарядів і не дозволяє надійно заземлити об'єкт.
Заряди статичної електрики утворюються на тілі людини під час носіння одягу із синтетичних тканин, під час ходіння по синтетичних підлозі або килиму, під час роботи з наелектризованими виробами і матеріалами, внаслідок тертя об обшивку столів, стільців та інш.
Встановлено, наприклад, що людина, яка іде по сухому килиму, заряджається в середньому до 12 кВ. Максимальне значення потенціалу, до якого може зарядитись людина в результаті контакту взуття і одягу з поверхнею твердих діелектриків, досягає 40 кВ.
Розряд з людини на будь-який предмет чи на іншу людину, яка має відмінний від неї потенціал, може призвести до втрати працездатності, хворобливих відчуттів, зниженню продуктивності праці, а при певних умовах - до вибуху або пожежі.
Захист будівель та споруд від блискавки
Захист від блискавки - це обов'язкова частина будь-якої будівлі. Без системи захисту від блискавки (грозозахисту) будівля і відповідно, люди та майно, що знаходяться в ній, беззахисні перед ударом стихії. Захист від блискавки потрібен для захисту від прямого удару блискавки в будинок, захисту від вторинних її проявів, таких як перенапруга (наведення, що виникають в електричних ланцюгах при грозовому розряді), простіше кажучи, - для того, щоб зберегти Ваше життя та майно.
Для підтримання пристроїв захисту від блискавок у справному стані необхідно регулярно проводити ревізію цих пристроїв: для будівель і споруд I та II категорії з захисту від блискавки - щороку, для III категорії - не рідше 1 разу на 3 роки зі складанням акта, в якому вказуються виявлені дефекти. Усі виявлені у пристроях захисту від блискавок пошкодження та дефекти підлягають негайному усуненню.

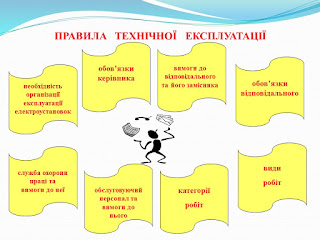

Власник підприємства зобов'язаний забезпечити обслуговування та технічну експлуатацію електроустановок, у тому числі електроустановок слабкого струму.
У разі неможливості технічного обслуговування електроустановок силами персоналу підприємства власником повинен бути укладений договір на планове технічне обслуговування зі спеціалізованою організацією (із кваліфікованими фахівцями).
Електропостачання всіх протипожежних пристроїв (пожежних насосів, вогнезатримуючих клапанів з електроприводом), централізованої системи оповіщення про пожежу, установок охоронно-пожежної сигналізації, пожежогасіння, електрозасувок на протипожежних водопроводах, сигналізаторів вибухонебезпечних концентрацій горючих газів, вибухонебезпечних парів, пилу тощо слід виконувати за першою категорією надійності, крім випадків, обумовлених у нормативних документах.
Блискавка є одним з небезпечних природних явищ, яке може завдати значних матеріальних збитків та, навіть, спричинити смерть людини. На щастя, обійшлося без людських жертв. З метою запобігання трагічним наслідкам, які можуть виникнути під час грози, пропонуємо виконувати наступні поради:
- під час грози, якщо ви перебуваєте вдома, зачиніть всі вікна та двері. В приміщенні не повинно бути протягу, що як магніт притягує кульову блискавку;
- якщо ви перебуваєте на вулиці, уникайте високих дерев, металевих парканів, стін, біля яких ростуть дерева;
- якщо ви опинилися в полі, знайдіть заглиблення в землі. Воно повинно бути сухим – волога земля сильніше проводить електрику. Якщо поблизу немає сухого заглиблення, сховайтеся в мокрій землі, але не лягайте в повний зріст;
- якщо у вас з собою є парасолька, ні в якому разі не розкривайте її – в парасольці є металеві прути, які притягують розряди;
- якщо гроза застала вас під час прогулянки на велосипеді чи мотоциклі, терміново зупиніться. Це небезпечно;
- якщо ви знаходитеся в автомобілі, небезпека вам не загрожує. Але не забудьте зняти всі металеві антени з поверхні автомобіля, які можуть притягувати розряди.
V. Закріплення нового матеріалу.
- Сформулюйте визначення занулення ?
Занулення — це навмисне електричне з'єднання з нульо вим захисним провідником металевих струмонепровідних частин, які можуть опинитися під напругою (корпуси елек троустаткування, кабельні конструкції, сталеві труби тощо).
2.Що таке захисне заземлення і за допомою чого воно здійснюється?
Захисне заземлення — навмисне електричне з'єднання з землею металевих струмопровідних частин, що можуть опинитися під напругою.
Заземлення здійснюється за допомогою природних, штучних або змішаних заземлювачів.
3.Які є заземлювачі і охарактеризуйте їх?
- Поглиблені заземлювачі - смуги або кругла сталь, що укладаються горизонтально на дно котловану або траншеї у вигляді протяжних елементів;
- Вертикальні заземлювачі - сталеві ввірчує стрижні діаметром 12 - 16 мм, кутова сталь з товщиною стінки не менше 4 мм або сталеві труби (некондиційні з товщиною стінки не менше 3,5 мм).
- Горизонтальні заземлювачі - сталеві смуги товщиною не менше 4 мм або кругла сталь діаметром не менше 10 мм.
4. Які засоби захисту від статичної електрики використовують?
-заземлення технологічного устаткування, трубо проводів тощо;
- загальне і місцеве зволоження повітря в небез печних приміщеннях пппппробочої зони, якщо це до пускається за умовами виробництва;
- струмопровідну підлогу, а також спецвзуття зі струмопровідною рррррпідошвою, антистатичні ру кавиці;
- іонізацію повітря, індукційні або тканинні ней тралізатори, пасти.
5. Для чого потрібен захист від блискавки?
Захист від блискавки потрібен для захисту від прямого удару блискавки в будинок, захисту від вторинних її проявів, таких як перенапруга (наведення, що виникають в електричних ланцюгах при грозовому розряді), простіше кажучи, - для того, щоб зберегти Ваше життя та майно.
VІ. Домашнє завдання.
Доконспектувати навчальний матеріал на ст. 156-158. Знати відповіді на запитання до розділу ІV, 4.11, 4.12, 4.13.
Призначення заземлення

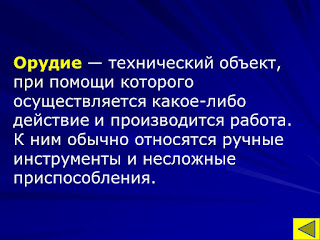

Урок 4. основні поняття технологій
(машина, механізми передачі і перетворення руху, типи деталей, з’єднань
тощо)
мультфільм "Токар"
Урок 5. Поняття природничо-математичних наук
завдання:
Під час
перегляду мультфільму Токар потрібно записати деталі, механізми які ви бачите.(більша
кількість названих механізмів гарантує високий бал за урок)
Урок 5. Поняття природничо-математичних наук

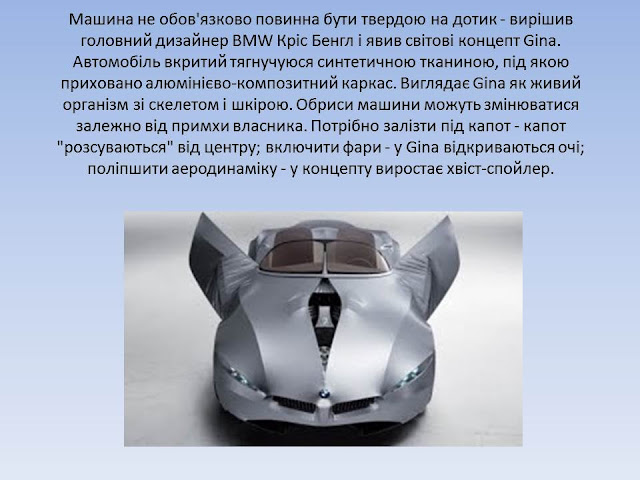

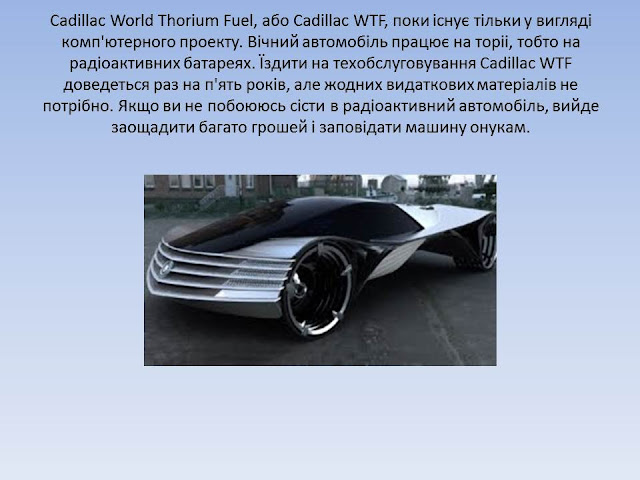

Урок6. Сучасні досягнення та
тенденції робототехніки
Урок7.
взаємозв’язки фізичних величин
(сила струму, напруга, спад
напруги, електричний опір тощо)
11.

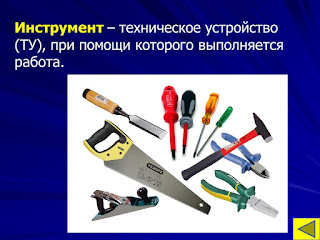

перелік інструментів та
пристосувань, необхідних для виготовлення моделі.
Завдання:вкажіть який інструмент використовуєте при виготовлення виробу (або у своїй професії)
Завдання:вкажіть який інструмент використовуєте при виготовлення виробу (або у своїй професії)
робот-черепаха
балансуючий робот
автомобіль, який проїжджає лабіринт
собака-робот з пластикових трубочок
гусенична машинка
Завдання: заповніть таблицю
Компоненти роботів
Компоненти роботів
|
Характеристика
|
Заповніть таблицю
Назва датчика
|
Зображення датчика
|
Призначення
|
Оптичний датчик
|
||
Звуковий датчик
|
||
Інфрачервоний датчик
|
||
Датчик температури
|
||
Датчик положення
|
1
3. чинники, які впливають на
якість виконаної роботи за технологією
Очикуваний результат до захисту проетка "Розумний дом"
16. 17. внесок українських учених у формування сучасного стану і розвиток інформаційних технологій, автоматики й робототехніки
Підготуйте реферати, доповіді, презентації за даною темою
1 20.
Опис автоматизованих і роботизований пристроїв
2 1.

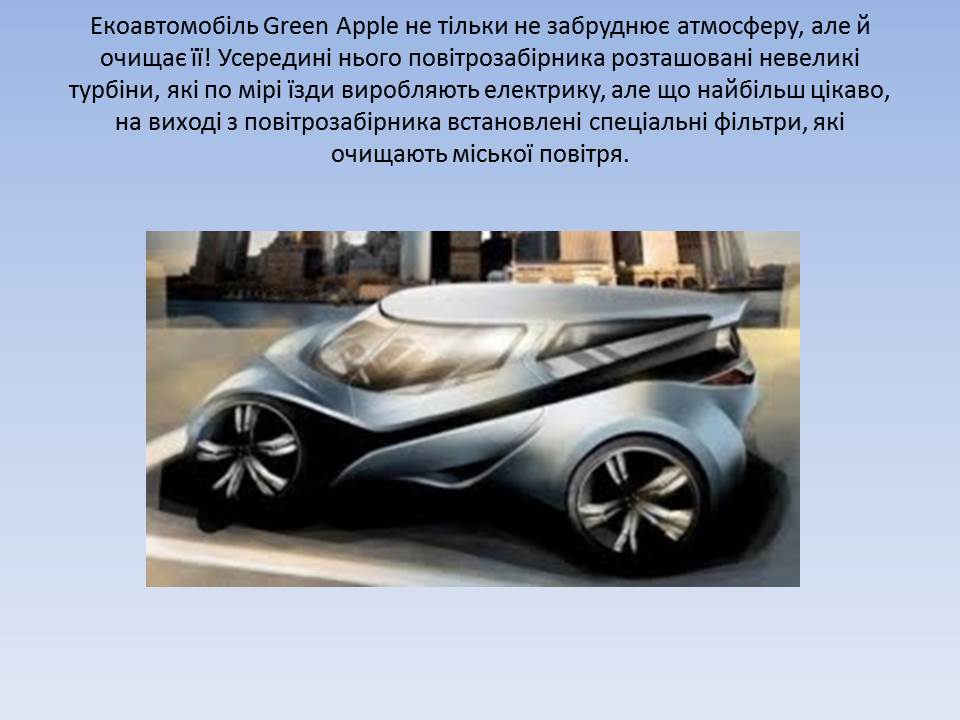

Проект на тему: Розумний
автомобіль
Очікуваний результат
Очікуваний результат
22. Контрольна робота.Захист проекту
Немає коментарів:
Дописати коментар
